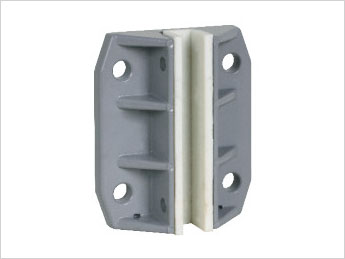

נעלי הנחיה הזזה למעליות נוסעים THY-GS-310G
מהירות מדורגת: ≤1.75 מטר/שנייה
התאם את מסילת המדריך: 10,16.4

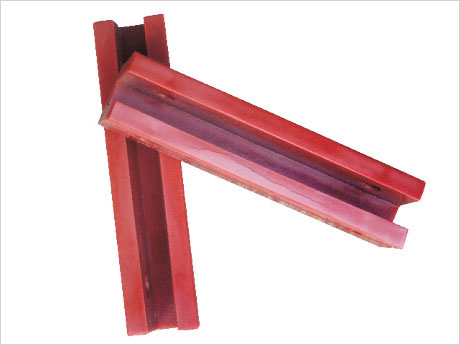

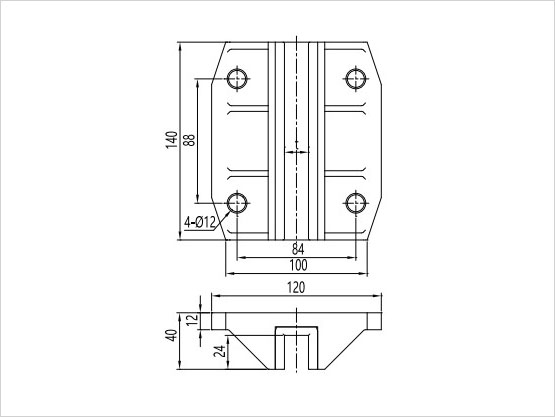

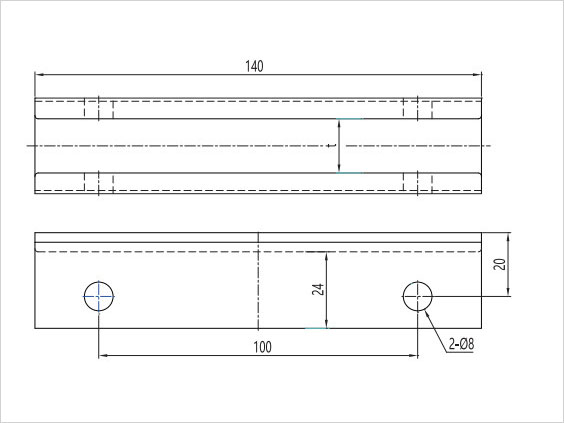

נעל ההנחיה THY-GS-310G היא התקן הנחיה שיכול להחליק ישירות בין מסילת ההנחיה של המעלית לקרון או למשקולת הנגד. היא יכולה לייצב את הקרון או את משקולת הנגד על מסילת ההנחיה כך שיוכלו להחליק רק למעלה ולמטה כדי למנוע מהקרון או למשקולת הנגד להתנדנד במהלך הפעולה. ניתן להתקין כוס שמן בחלק העליון של נעל ההנחיה כדי להפחית את החיכוך בין בטנת הנעל למסילת ההנחיה. כאשר משתמשים בנעליים ההנחיה, מעלית אחת מצוידת ב-8 חלקים, ומשקל הנגד של הקרון הוא 4 חלקים כל אחד, והם מותקנים בחלק העליון והתחתון של הקרון או המשקל הנגד. נעל ההנחיה מורכבת בטנת נעליים, בסיס וגוף נעליים. מושב הנעל מצויד בצלעות חיזוק תחתונות כדי להבטיח את חוזק השימוש. מתאים בדרך כלל למעליות עם מהירות מעלית ≤ 1.75 מטר/שנייה. רוחב מסילה תואם 10 מ"מ ו-16 מ"מ. נעל ההנחיה הזזה קבועה צריכה לשמש בדרך כלל עם כוס השמן והיא מוחלת על מסגרת המשקל הנגד.
1. לאחר התקנת נעלי ההדרכה העליונות והתחתונות במקומן, הן צריכות להיות באותו קו אנכי ללא עקימה או פיתול. ודאו שנעל ההדרכה העליונות והתחתונות נמצאות בקו במרכז לסת הבטיחות.
2. לאחר התקנת נעל ההדרכה, הרווח השמאלי והימני בין מסילת ההדרכה לבטנת הנעל צריך להיות שווה ל-0.5~2 מ"מ, והרווח בין בטנת הנעל למשטח העליון של מסילת ההדרכה צריך להיות 0.5~2 מ"מ.
