נעל מדריך הזזה למעלית ושונות THY-GS-L10

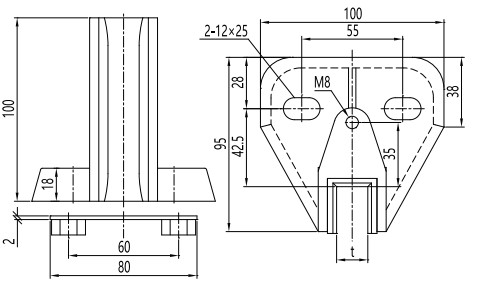

נעלי ההנחיה THY-GS-L10 הן נעלי הנחיה למשקל נגדי של מעלית, שיכולות לשמש גם כמעלית אחרת. ישנן 4 נעלי הנחיה למשקל נגדי, שתי נעלי הנחיה עליונות ותחתונות, המותקנות על המסילה ומשחקות תפקיד בקיבוע מסגרת המשקל הנגדי. ישנה בטנת נעליים (חומר ניילון פוליאוריטן) בתוך הנעל הנמצאת במגע עם שלושת צידי מסילת ההנחיה, וישנה קופסת שמן לשימון מסילת ההנחיה. נעלי ההנחיה נועדו להנחות את המעלית לתנועה אנכית. נעלי ההנחיה מורכבות ממושב נעליים ומבטנת נעליים. אורך בטנת הנעל הוא 100 מ"מ. הן עשויות פוליאוריטן ויש להן צבעים שונים. רוחב מסילת הנחיה תואם 5 מ"מ, 10 מ"מ ו-16 מ"מ.

בין אם בטנת הנעל של נעל ההנחיה הנוקשה ונעל ההנחיה האלסטית עשויה מברזל או מניילון, החיכוך בין בטנת הנעל למסילת ההנחיה עדיין גדול מאוד במהלך פעולת המעלית. חיכוך זה גם יגביר את העומס על מכונת המתיחה.

מאפיינים: מכיוון שראש נעל ההדרכה קבוע, המבנה פשוט ואין מנגנון כוונון. ככל שזמן הפעולה של המעלית גדל, פער ההתאמה בין נעל ההדרכה למסילת ההדרכה יגדל ויגדל, והקרונית תרעד במהלך הפעולה, או אפילו תופיע פגיעה. יש לבצע שימון היטב.
