מכונת גרירה סינכרונית ללא הילוכים עם מגנט קבוע THY-TM-K200

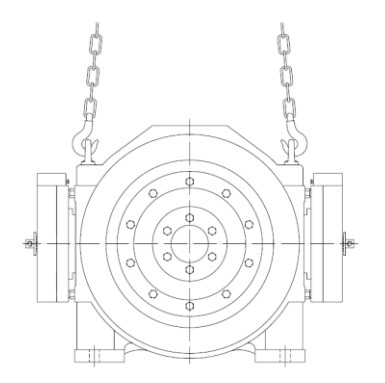

דיאגרמת הרמה
| מֶתַח | 380 וולט |
| חִבלוּל | 2:1/4:1 |
| בֶּלֶם | מתח זרם ישר 110 וולט 2×1.3 אמפר |
| מִשׁקָל | 350 ק"ג |
| עומס סטטי מקסימלי | 4000 ק"ג |
1. משלוח מהיר
2. העסקה היא רק ההתחלה, השירות לעולם לא נגמר
3. סוג: מכונת גרירה THY-TM-K200
4. אנו יכולים לספק מכונות גרירה סינכרוניות ואסינכרוניות של TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG ומותגים אחרים.
5. אמון הוא אושר! לעולם לא אאכזב את אמונך!
התכנון והייצור של מכונת גרירה של מעלית סינכרונית ללא הילוכים THY-TM-K200 בעלת מגנט קבוע, תואמים לתקנות "GB7588-2003-קוד בטיחות לייצור והתקנה של מעליות", "EN81-1: 1998-כללי בטיחות לבנייה והתקנה של מעליות", "GB/ התקנות הרלוונטיות בתקנות T24478-2009-מכונת גרירה של מעליות. מכונת הגירה מורכבת ממנוע סינכרוני בעל מגנט קבוע, גלגל גרירה ומערכת בלימה. באמצעות חומרי מגנט קבוע בעלי ביצועים גבוהים ומבנה מנוע מיוחד, היא בעלת מאפיינים של מהירות נמוכה ומומנט גדול. לסדרת K מבנה רוטור חיצוני, ומערכת הבלמים היא מבנה בלם בלוק. גלגל הגירה וגלגל הבלם מחוברים באופן קבוע קואקסיאלי ומותקנים ישירות על קצה הארכת הציר של המנוע. הבלם מצויד במתג מיקרו כדי לנטר את מצב הבלימה. כאשר הבלם נפתח, המגע הפתוח בדרך כלל של המתג המיקרו נסגר. הוא מתאים למעלית עם חדר מכונות ולמעלית ללא חדר מכונות. יחס הגירה הוא 2:1 ו-4:1, העומס המדורג הוא... 630 ק"ג ~ 1150 ק"ג, המהירות המדורגת היא 0.5 ~ 2.5 מטר/שנייה, וקוטר גלגלת המתיחה יכול להיות 400 מ"מ ו-450 מ"מ. כל מכונת מתיחה עוברת בדיקת איכות קפדנית לפני עזיבת המפעל כדי להבטיח את איכות וביצועי המוצר.
1.התקנת מכונת גרירה
•לפני התקנת מכונת המתיחה, עליך לוודא את חוזק מסגרת ההתקנה והיסודות.
• בעת הרמת מכונת המשיכה, אנא השתמשו בטבעת ההרמה או בחור שבגוף מכונת המשיכה.
• בעת הרמה, יש לוודא שהרמה אנכית, והזווית בין שני הווים חייבת להיות קטנה מ-90°.
• משטח ההתקנה של מכונת המשיכה חייב להיות מאוזן, וחייבים להיות אמצעים מתאימים להפחתת רעידות.
• חבל התיל הפלדה התלוי והעומס המתאים צריכים לעבור דרך המישור המרכזי של גלגלת המתיחה בצורה אנכית.
• ודאו שמשטח המסגרת שבו מותקנת מכונת המתיחה שטוח ושהסטייה המרבית המותרת היא 0.1 מ"מ.
• גלגל היד של חדר המכונות נמצא בפינה השמאלית התחתונה של גב היחידה הראשית. אנא שימו לב להתערבות של המסגרת.
• גודל הברגים לקיבוע מכונת המתיחה מצויד בחורים לרגליים, ומשתמשים בברגים בעלי חוזק של 8.8.
•בדרך כלל מכונת המתיחה מצוידת במוט נגד קפיצה וכיסוי מגן, אנא איפוס אותו לאחר התקנת חבל התיל.
2.ניפוי שגיאות במכונת גרירה
• הפעלת מכונת המשיכה חייבת להתבצע על ידי טכנאים מקצועיים ומיומנים.
• מכונת המשיכה עשויה לרטוט במהלך ניפוי שגיאות. אנא תקן את מכונת המשיכה בצורה אמינה לפני ניפוי שגיאות.
• על מנת שמכונת המשיכה תפעל בצורה חלקה, אנא כוונו את הממיר בהתאם לנתונים שעל לוחית השם ובצעו למידה עצמית.
• אם נעשה שימוש בפונקציית הלמידה העצמית, יש לנתק את חבל התיל ולבלם להיות מופעל ולפעול כרגיל.
• מקור המקודד לומד את עצמו לפחות שלוש פעמים, והסטייה של ערך זווית הלמידה העצמית צריכה להיות בטווח של 5 מעלות.
3.מכונת משיכה פועלת
• אנא הפעל תחילה את הסיבוב קדימה ואחורה במהירות נמוכה (מהירות בדיקה) כדי לוודא שהמערכת פועלת כרגיל.
• אנא הפעל במהירות משתנה למשך פרק זמן מסוים תוך ניטור האם זרם ההפעלה נמצא בטווח סביר.
• כאשר המעלית פועלת במהירות המדורגת, ניתן להגדיר את כוונון נוחות התא בהתאם לפרמטרים המתאימים של הממיר.
