חבלי פלדת מעלית באיכות גבוהה

תיאור קצר:

מעליות הנוסעים הקטנות ביותר משמשות ככבל תיל למעליות. באזורי מגורים מסחריים, מפרטי כבל התיל למעליות הם בדרך כלל 8*19S+FC-8 מ"מ, 8*19S+FC-10 מ"מ.

שלחו לנו אימייל

פרטי מוצר

תגי מוצר

פרמטרים של מוצר

1. מפרט זה מתאים לחבל תיל מגביל מהירות, מעלית במהירות נמוכה ועומס נמוך

2. אנחנו יכולים גם להתאים אישית לפי הדרישות שלך.

קוטר חבל נומינלי	6*19S+PP	עומס שבירה מינימלי
	משקל משוער	מתיחה כפולה, Mpa		מתיחה יחידה, Mpa
	משקל משוער	1370/1770	1570/1770	1570	1770
mm	ק"ג/100 מטר	kN	kN	kN	kN
6	12.9	17.8	19.5	18.7	21
8	23	31.7	34.6	33.2	37.4

1. ליבת סיבים טבעיים (NFC): מתאימה לחבל תיל של מכונת משיכה עם מהירות מדורגת ≤ 2.0 מטר/שנייה

2. גובה בניין ≤80 מטר

קוטר חבל נומינלי	8*19S+NFC	עומס שבירה מינימלי
	משקל משוער	מתיחה כפולה, Mpa		מתיחה יחידה, Mpa
	משקל משוער	1370/1770	1570/1770	1570	1770
mm	ק"ג/100 מטר	kN	kN	kN	kN
8	21.8	28.1	30.8	29.4	33.2
9	27.5	35.6	38.9	37.3	42
10	34	44	48.1	46	51.9
11	41.1	53.2	58.1	55.7	62.8
12	49	63.3	69.2	66.2	74.7
13	57.5	74.3	81.2	77.7	87.6
14	66.6	86.1	94.2	90.2	102
15	76.5	98.9	108	104	117
16	87	113	123	118	133
18	110	142	156	149	168
19	123	159	173	166	187
20	136	176	192	184	207
22	165	213	233	223	251

1. עבור IWRC, מהירות > 4.0 מטר/שנייה, גובה בניין > 100 מטר

2. עבור IWRF, 2.0 < מהירות ≤4.0 מטר/שנייה, גובה בניין ≤100 מטר

קוטר חבל נומינלי	8*19S		עומס שבירה מינימלי
	משקל משוער		מתיחה יחידה, Mpa
	משקל משוער		1570		1620		1770
	מרכז המידע למלחמה בסרטן	IWRF	מרכז המידע למלחמה בסרטן	IWRF	מרכז המידע למלחמה בסרטן	IWRF	מרכז המידע למלחמה בסרטן	IWRF
mm	ק"ג/100 מטר		kN		kN		/	kN
8	26	25.9	35.8	35.2	36.9	35.2	40.3	39.6
9	33	32.8	45.3	44.5	46.7	45.9	51	50.2
10	40.7	40.5	55.9	55	57.7	56.7	63	62
11	49.2	49	67.6	66.5	69.8	68.6	76.2	75
12	58.6	58.3	80.5	79.1	83	81.6	90.7	89.2
13	68.8	68.4	94.5	92.9	97.5	98.5	106	105
14	79.8	79.4	110	108	113	111	124	121
15	91.6	91.1	126	124	130	128	142	139
16	104	104	143	141	148	145	161	159
18	132	131	181	178	187	184	204	201
19	147	146	202	198	208	205	227	224
20	163	162	224	220	231	227	252	248
22	197	196	271	266	279	274	305	300

מידע על המוצר

מעליות הנוסעים הקטנות ביותר משמשות ככבל תיל למעליות. באזורי מגורים מסחריים, מפרטי כבל התיל של המעליות הם בדרך כלל 8*19S+FC-8 מ"מ, 8*19S+FC-10 מ"מ. קניונים משתמשים במפרטי כבל מעליות מעט גדולים יותר של 12 מ"מ, 13 מ"מ, ובמפרטי כבל פלדה למעליות עומס בקוטר 12 מ"מ, 13 מ"מ ו-16 מ"מ.

בהזמנת חבל תיל פלדה, הנך מתבקש למסור לנו מידע מלא כמפורט להלן:

1. מטרה: לאיזה חבל ישמש;

2. גודל: קוטר החבל במילימטרים או באינצ'ים;

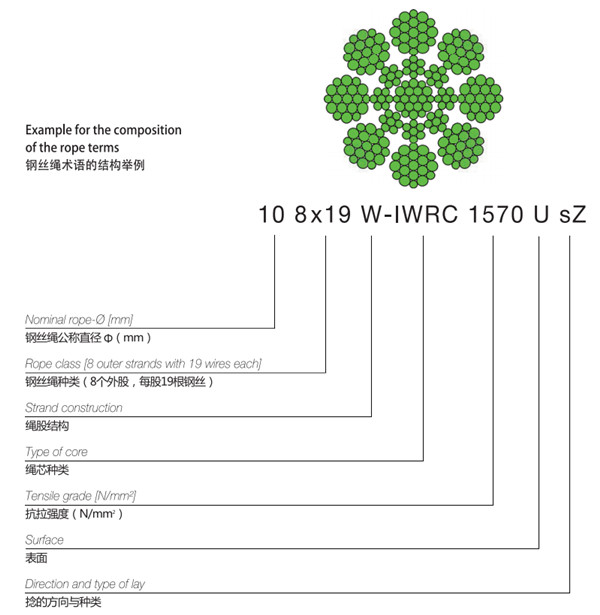

3. בנייה: מספר גדילים, מספר חוטים לכל גדיל וסוג מבנה המעמד;

4. סוג ליבה: ליבת סיבים (FC), ליבת חבל תיל עצמאית (IWRC) או ליבת גדיל תיל עצמאית (IWSC);

5. שכיבה: שכיבה רגילה ימין, שכיבה רגילה שמאלה, שכיבה אורגנית ימין, שכיבה אורגנית שמאלה,

6. חומר: פלדה מבריקה (לא מגולוונת), מגולוונת או ללא פלדה;

7. דרגת חוט: חוזק מתיחה של חוטים;

8. סיכה: האם סיכה רצויה או לא וחומר סיכה נדרש;

9. אורך: אורך חבל התיל;

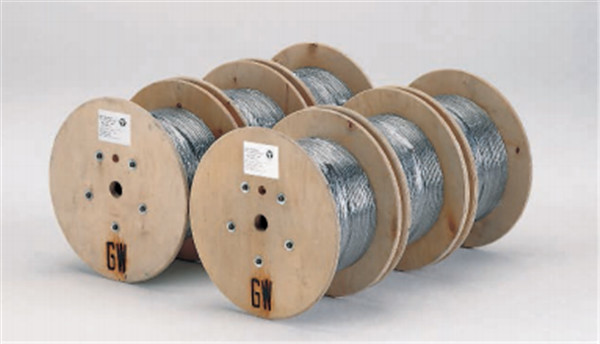

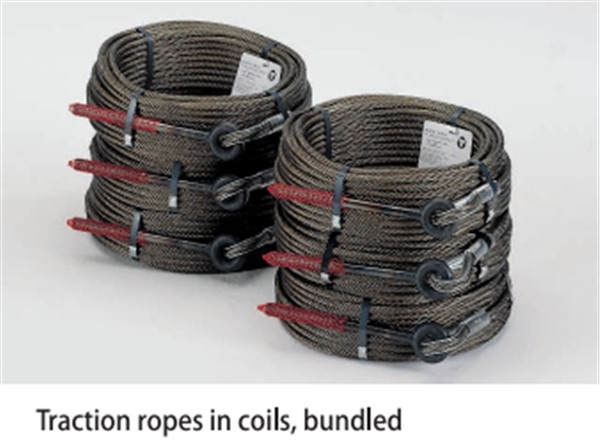

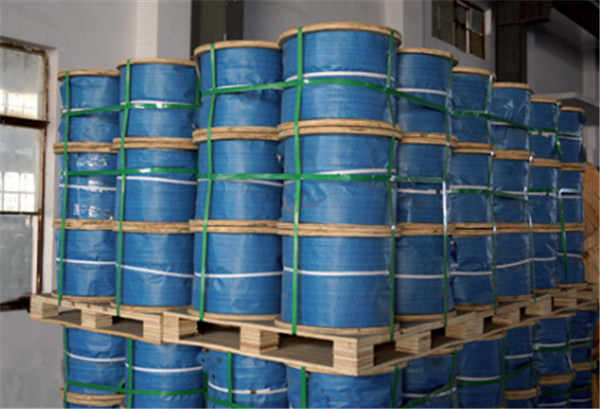

10. אריזה: בסלילים עטופים בנייר שמן ובד הסיאן או על גלילי עץ;

11. כמות: לפי מספר סלילים או גלילים לפי אורך או משקל;

12. הערות: סימני משלוח וכל דרישה מיוחדת אחרת.

במהלך פעולה ארוכת טווח, כמות שמן הסיכה על חבל התיל תפחת בהדרגה. לכן, יש צורך לשמן את חבל התיל באופן קבוע, מה שיכול להאריך את חיי השירות של חבל התיל, להפחית בלאי ולמנוע חלודה על ידי שימון חוזר. בהשוואה לחבל תיל משומן במלואו, ניתן לקצר את חיי השירות של חבל תיל יבש עד 80%! שימון חוזר של חבל התיל ממלא תפקיד חשוב מאוד. בדרך כלל אנו בוחרים בשמן סיכה T86, שהוא נוזל דק מאוד שיכול לחדור בקלות לחלקו הפנימי של חבל התיל. נדרשת רק מברשת או חבית ניידת של ליטר אחד כדי לרסס אותו. מיקום השימוש צריך להיות במקום שבו חבל התיל נוגע בגלגלת המתיחה או בגלגל ההנחיה, כך שחומר הסיכה של חבל התיל יוכל לזרום לתוך חבל התיל ביתר קלות.
