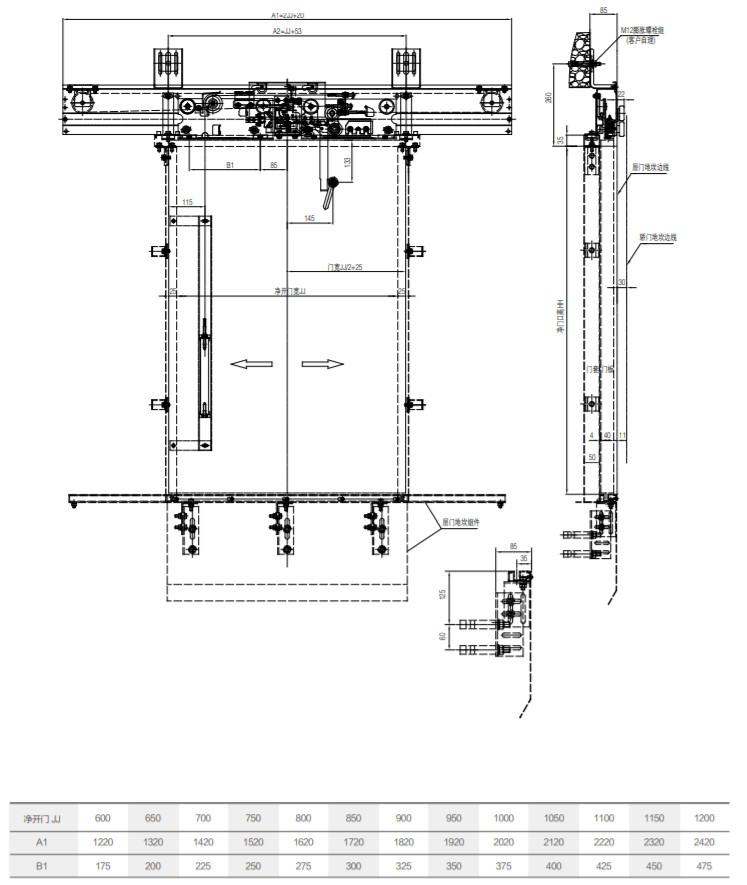

התקן דלת נחיתה עם פתיחה מרכזית דו-כנפיים THY-LD-B
1. שיטת הפתיחה היא לפתוח את פנל הדלת ולעבור את מבחן הפגיעה במטוטלת של 45 ק"ג.
2. הדלת נאלצת להיסגר באמצעות פטיש כבד, והפטיש הכבד וצינור ההנחיה ממוקמים בצד הפנימי של דלת הנחיתה.
3. מנעול הדלת עבר את מבחן המרכז הלאומי לבדיקת מעליות וקיבל הסמכת CE ו-CU-TR.
4. מתח רלוונטי של מנעול הדלת: ≤ AC230V, ≤ DC110V.
1. התקנת סף דלת וכיסוי דלת
1.1. קבע את מיקום הכניסה והיציאה של הסף בהתאם לגודל חדר ההרמה; התאם את מרכז הסף כך שיהיה זהה למרכז הכניסה והיציאה, וסמן את מרכז הסף; התאם את גובה הסף כך שיהיה קטן מ-1/1000; יש למרוח משטח למניעת חדירת מים לחלל ההרמה.

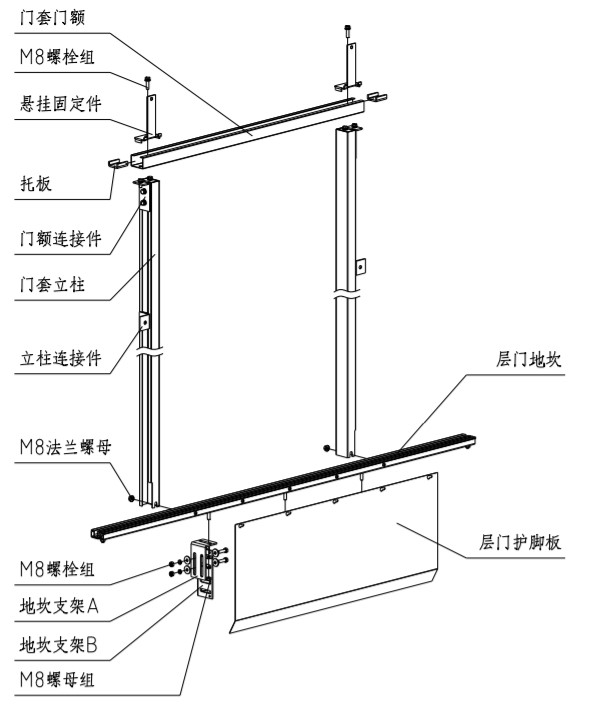

1.2. הרכיבו את עמוד כיסוי הדלת ואת דלת כיסוי הדלת בעזרת חלקי החיבור, והתקינו את חלקי הקיבוע התלויים; הניחו את הדלת על אדן הדלת, כוונו את אנכיות עמוד כיסוי הדלת כך שיהיה קטן מ-1/1000; מרכז כיסוי הדלת תואם למרכז מדידת סימון מרכז אדן הדלת בכניסה וביציאה; גודל מישור המצח התחתון של כיסוי הדלת והמישור העליון של אדן הדלת הוא גובה הדלת נטו. לאחר השלמת ההתאמה, נעל את אום האוגן M8. לאחר התאמת הגודל, חברו את מחבר העמוד לקיר.
1.3. חברו את מגן אצבעות דלת הנחיתה על אדן החלון.

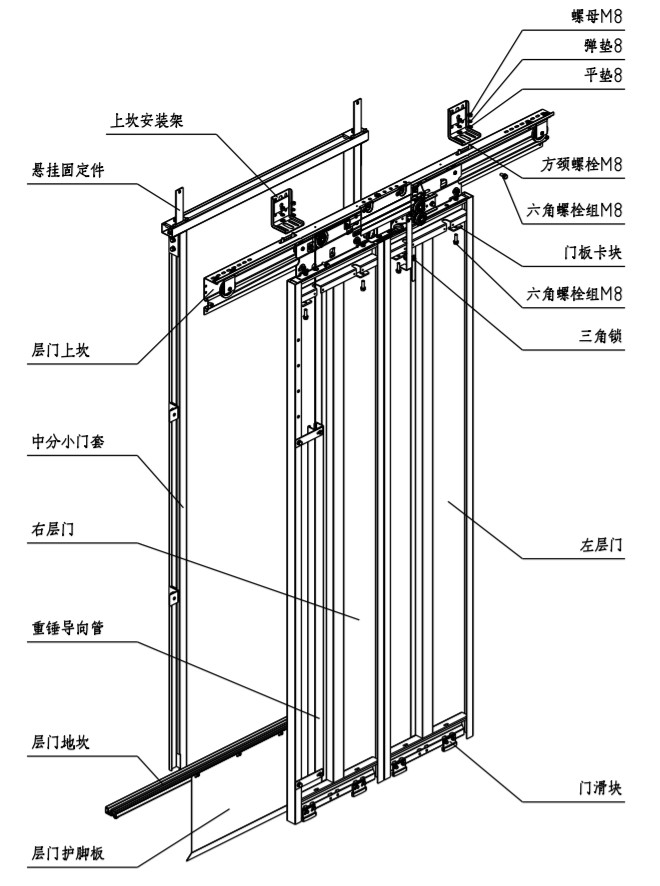

2. התקנת מתקן דלת נחיתה
2.1. יישר את מסגרת הסף העליונה של דלת הנחיתה עם הדוק בקצה התחתון של חלק קיבוע המתלה, ונעל את מסגרת הסף העליונה ואת חלק קיבוע המתלה של דלת הנחיתה באמצעות קבוצת הברגים M8*20.

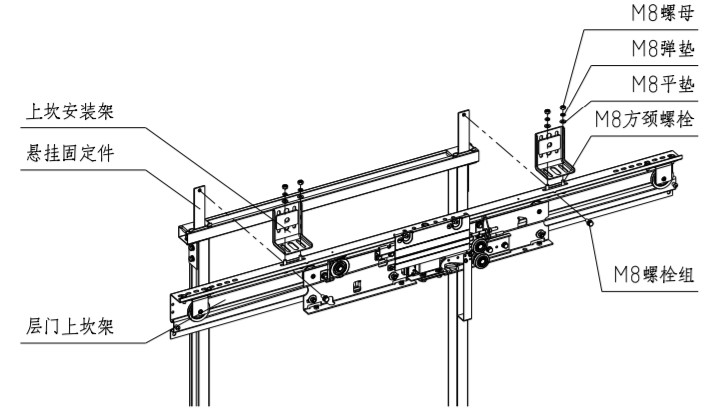

2.2. חברו את מסגרת ההרכבה העליונה של סף המנוף לקיר חדר המנוף בעזרת ברגי התפשטות או ברגי דרך הקיר. מסגרת ההרכבה העליונה של סף המנוף וסף המנוף העליון של דלת המרפסת מחוברים באמצעות ברגי צוואר מרובעים M8.
2.3. כוונו את הסף העליון של דלת הכניסה ימינה ושמאלה כדי שמרכז פתיחת הדלת ומרכז הכניסה והיציאה יהיו אחידים.
2.4. כוונן את אנכיות רצפת דלת הנחיתה. כוונן את אנכיות רצפת דלת הנחיתה ל-±0.5 מ"מ על ידי הנחת קו אנכי או שימוש בסף דלת המכונית כנקודת ייחוס.
2.5 לאחר סקירת הפרמטרים העיקריים של התקנת מסגרת הסף בדלתות הקומה הבאות, יש להדק את כל ברגי ההתקנה:

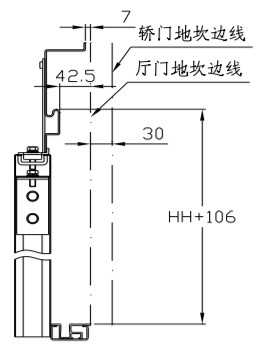

גובה מסגרת הסף העליונה של דלת הנחיתה: המרחק בין המשטח העליון של מסילת ההובלה של מסגרת הסף העליונה של דלת הנחיתה לבין סף דלת הנחיתה הוא HH+106 מ"מ;
מרכז מסגרת הסף העליונה של דלת הנחיתה: הסטייה בין מרכז מסגרת הסף העליונה של דלת הנחיתה למרכז הכניסה והיציאה היא ±1 מ"מ;
המרחק בין מסילת ההדרכה העליונה של דלת הנחיתה לסף דלת המכונית: המרחק בין מסילת ההדרכה העליונה של דלת הנחיתה לסף דלת הנחיתה הוא 42.5 מ"מ, והמרחק מסף דלת המכונית הוא 72.5 מ"מ.
גובה מסגרת הסף העליונה של דלת הנחיתה: המרחק בין המשטח העליון של מסילת ההובלה של מסגרת הסף העליונה של דלת הנחיתה לבין סף דלת הנחיתה הוא HH+106 מ"מ;
מרכז מסגרת הסף העליונה של דלת הנחיתה: הסטייה בין מרכז מסגרת הסף העליונה של דלת הנחיתה למרכז הכניסה והיציאה היא ±1 מ"מ;
המרחק בין מסילת ההדרכה העליונה של דלת הנחיתה לסף דלת המכונית: המרחק בין מסילת ההדרכה העליונה של דלת הנחיתה לסף דלת הנחיתה הוא 42.5 מ"מ, והמרחק מסף דלת המכונית הוא 72.5 מ"מ.
